單級雙吸離心泵用于泵送清潔水或其他物理和化學性質類似于水的液體。 目前，雙吸離心泵主要分為兩種：單級雙吸離心泵和CZOW系列單級雙吸水平中開蝸殼式循環水泵離心泵。 單級雙吸離心泵輸送的液體溫度不應高于80℃。 如果溫度較高，則可以使用CZOW系列單級雙吸水平中開蝸殼式循環水泵離心泵。 單級雙吸離心泵適用于工廠，工廠和礦山，城市供水，電站，農田灌溉和排水以及各種水利工程。

單級雙吸離心泵結構說明

單級雙吸離心泵的吸入口和排出口均在泵軸的軸線下方，并且與該軸水平。 維護期間無需拆卸進水管和出水管以及電機。從傳動方向看，離心泵順時針旋轉（可根據用戶需要更改為逆時針旋轉）。

單級雙吸離心泵的主要部件有：泵體，泵蓋，葉輪，軸，雙吸密封圈，軸套等。

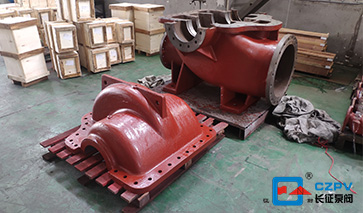

單級雙吸離心泵主體和泵蓋構成葉輪的工作室。在入口和出口法蘭上，制有用于真空計和壓力計的管螺紋孔。該泵的入口和出口法蘭的下部有一個用于排水的管螺紋孔。

靜平衡校驗后的葉輪固定在軸上，且軸套和軸套螺母在兩側，軸位可以通過軸套螺母調節。

單級雙吸離心泵泵軸由兩個單列向心球軸承支撐。軸承安裝在軸承體內，安裝在泵體的兩端，并用黃油潤滑。

單級雙吸離心泵密封環用于減少水從泵的加壓水腔回到吸氣腔的泄漏。

單級雙吸離心泵由電機通過彈性聯軸器直接驅動，必要時也可以由內燃機驅動。

軸封是一種軟填料密封（可以根據用戶需要使用機械密封結構）。

以上是上海長征泵閥對單級雙吸離心泵的結構說明進行的簡要總結。
